Kits positionnement doypacks, sachets, gourdes souples

Les kits de positionnement pour doypacks, sachets et gourdes souples permettent de placer et de maintenir le capteur de l'enregistreur au point froid dans le procédé. Selon les applications, l'enregistreur sera placé à l'intérieur ou à l'extérieur du contenant.

Les exemples suivants représentent des dispositifs courants, cependant une personnalisation peut être étudiée sur demande.


Doypacks – fond à soufflet – enregistreur à l’intérieur


Pour PicoVACQ avec pas de vis.

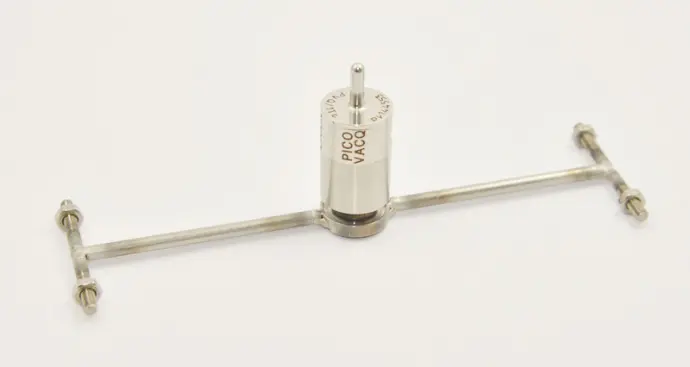

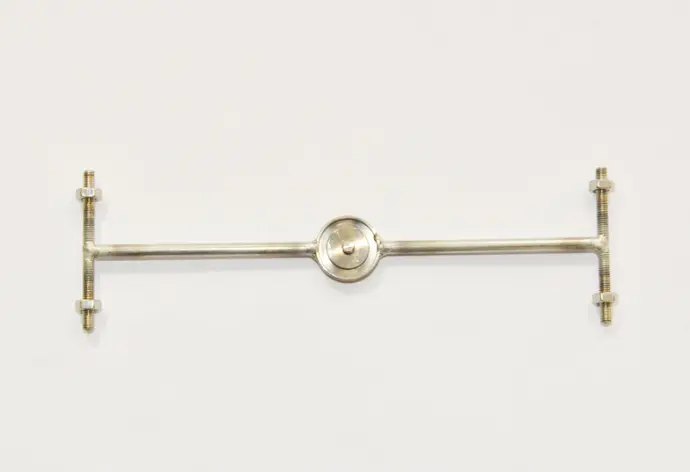

Le Kit de positionnement en H est composé d’une structure en H avec écrous et papillons de maintien. Au centre un pas de vis permet de maintenir l’enregistreur. Il s’utilise en traversée de paroi.

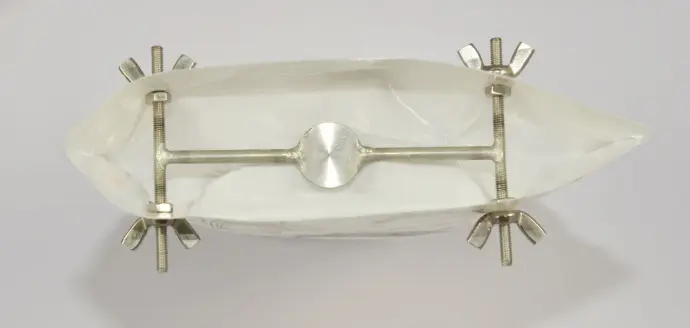

  • Fixer la structure en H sur le fond du doypack, côté extérieur, après avoir pratiqué 4 perforations dans le bas du sachet au moyen d’un poinçon,

  • Maintenir le dispositif à l’aide des papillons,

  • Percer le fond du sachet et y introduire le pas de vis de la structure en H,

  • Par l’intérieur du sachet, visser l’enregistreur sur le pas de vis.
Kit positionnement enregistreur TMI-Orion dans poche - support fond
Kit positionnement enregistreur TMI-Orion dans poche - support fond
Kit positionnement enregistreur TMI-Orion dans poche - support fond

Montage avec le Kit Structure en H.

Doypacks et sachets plats – enregistreur à l’extérieur


    En traversée de paroi :


  •  Introduire la structure en cloche dans le sachet,

  • Placer le joint sur le doigt de gant,

  • Percer la paroi du sachet et visser le doigt de gant dans l’écrou de la structure en cloche,

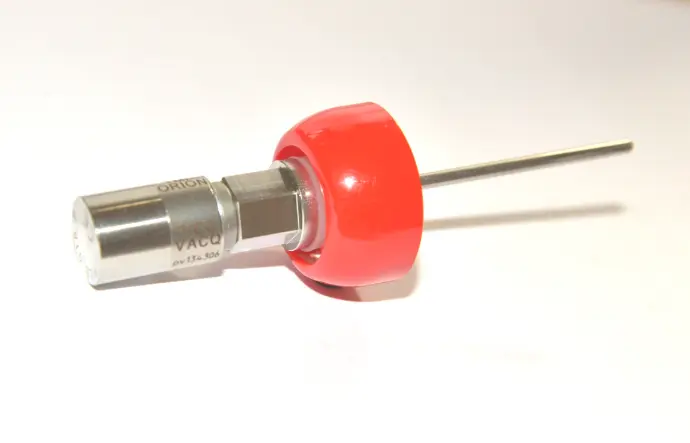

  • Introduire la sonde de l’enregistreur dans le presse-étoupe, avec ou sans entretoise.
Kit positionnement enregistreur TMI-Orion dans poche - traversée de paroi
Kit positionnement enregistreur TMI-Orion dans poche - traversée de paroi

Pour NanoVACQ Plat à aiguille, PicoVACQ 1Td et NanoVACQ 1Td avec sonde filetée.

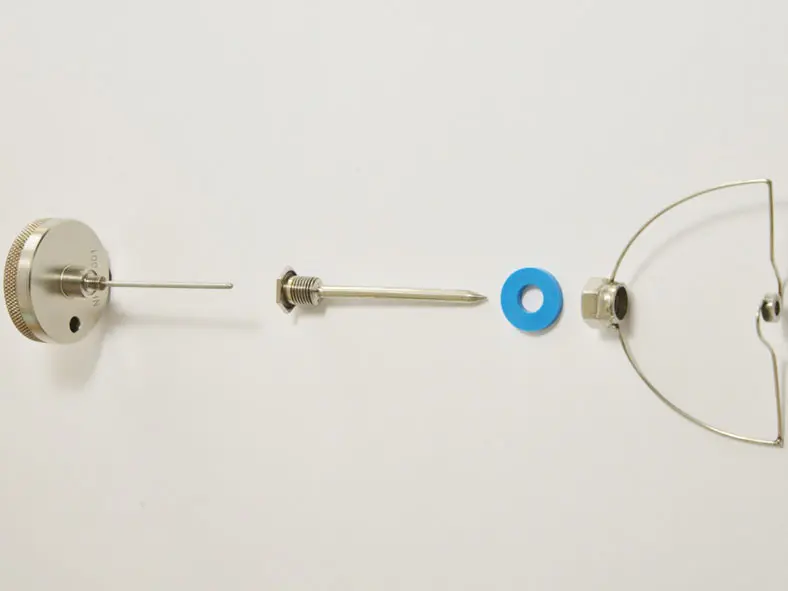

Le Kit de positionnement en cloche est composé d’un presse-étoupe incluant un doigt de gant et une structure épousant la forme et les dimensions de la poche.

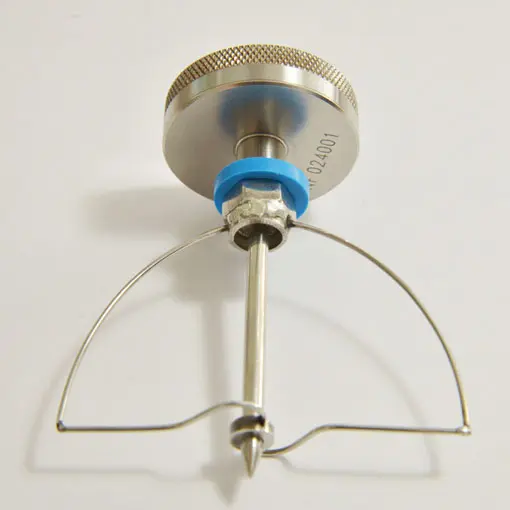

Montage avec le Kit Structure en cloche.

Gourde souple avec bouchon – enregistreur à l’extérieur


Pour NanoVACQ Plat à aiguille, PicoVACQ 1Td et NanoVACQ 1Td avec sonde filetée.

Le dispositif comprend une vis auto-foreuse pour PicoVACQ et NanoVACQ (TMI0001_01), un joint silicone (TMI00001_04) et un joint torique. Il se place sur le bouchon de la gourde souple.

  • Pré-percer le bouchon à l’aide d’un poinçon,

  • Placer le joint silicone sur le bouchon,

  • Visser et serrer la vis auto-foreuse,

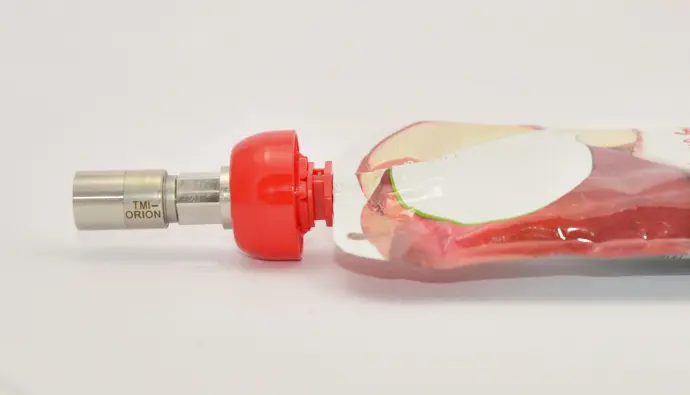

  • Placer un joint torique sur l’enregistreur, puis introduire la sonde dans la vis auto-foreuse.
Kit positionnement enregistreur TMI-Orion dans bocal - traversée couvercle
Kit positionnement enregistreur TMI-Orion dans poche - traversée de paroi
Kit positionnement enregistreur TMI-Orion dans gourde souple - traversée de paroi

Montage avec une  vis auto-foreuse pour PicoVACQ et NanoVACQ  (TMI0001_01), un joint silicone (TMI00001_04) et un joint torique.



| Pour plus d'informations, téléchargez la fiche technique !
