Céramique
Céramique - Brique - Tuile
TMI-Orion propose une large gamme d’enregistreurs
embarqués haute température pour les industries de
la céramique, des tuiles et briques. Ils permettent de
mesurer la température, l’humidité relative, la vitesse
de l’air, la rétraction et les variations de masse en
environnement industriel sévère, lors des procédés
de séchage et la température lors des procédés de
cuisson.
PROCÉDÉS INDUSTRIELS DES SECTEURS DE LA CÉRAMIQUE, BRIQUES ET TUILES
Après l’extraction, l’argile est formée ou moulée pour créer des objets. Les solutions TMI-Orion permettent de contrôler et optimiser les procédés pendant les phases de séchage et de cuisson des céramiques, briques et tuiles.
Un logiciel en constante évolution, Qlever Céramique, vous permettra d'interpréter toutes les données de vos procédés et d'en améliorer l'efficacité.
Le VACQ III, le VACQ xFlat et le CeriDry sont disponibles en version radio. Ils permettent une visualisation en temps réel des grandeurs physiques de vos procédés. TMI-Orion peut également vous aider à effectuer un contrôle continu sur ces procédés en fournissant les logiciels et le matériel nécessaires.
SÉCHAGE
Le séchage se fait, en général, dans un séchoir tunnel ou dans des chambres où les produits sont empilés sur des wagons et balayés par un courant d’air chaud. TMI-Orion aide les industriels à réaliser la validation de leur procédé par un contrôle à deux niveaux :
- Chambre : température de l’air, humidité, vitesse de l’air
- Objets au séchage : variations des dimensions (rétraction), température interne et variations de poids.
Les solutions TMI-Orion comprennent les enregistreurs
embarqués, l’interface de communication et la plateforme
logicielle Qlever.
Les enregistreurs mentionnés ci-dessous peuvent être
combinés entre eux pour prendre en compte les différents
paramètres du procédé industriel
Température de l'air, humidité de la chambre, rétraction du produit
Solutions TMI-Orion
Enregistreurs
CeriDry, CeriDry Split, CeriDry Mini Split
ou High-T-Dry
Logiciels
Plateforme logicielle Qlever
Connectivité
Interface filaire USB (CeriDry, CeriDry Split, CeriDry Mini Split et High-T-Dry)
OU
Émetteur-récepteur radio 2.4 GHz pour une transmission
des données en temps réel (CeriDry, CeriDry Split).
Le CeriDry permet de faire une corrélation entre l'évolution du taux d'humidité et la température de l'air avec la rétraction des tuiles, briques ou céramiques pendant le procédé de séchage industriel. Il permet une évaluation fine du séchage du produit.
Température, vitesse d'air
Solutions TMI-Orion
Enregistreurs
NanoVACQ Ad ou NanoVACQ Ad-Tc ou NanoVACQ Ad-Td
Logiciels
Plateforme logicielle Qlever
Connectivité
Interface filaire USB
OU
Émetteur-récepteur radio 2.4 GHz pour une transmission des données en temps réel
Le NanoVACQ Ad-Td est un enregistreur d'anémométrie spécialement conçu pour les procédés de séchage dans l'industrie céramique. Il permet une mesure simultanée de la température et du flux d'air à l'intérieur du séchoir ou du flux d'air et de la température à l'intérieur des produits.
Cartographie de la température en plusieurs points du séchoir
Solutions TMI-Orion
Enregistreurs
VACQ xFlat
Logiciels
Plateforme logicielle Qlever
Connectivité
Interface filaire USB
OU
Émetteur-récepteur radio 2.4 GHz pour une transmission des données en temps réel
L'enregistreur de température VACQ xFlat permet de mesurer la température en plusieurs points pour le contrôle de traitements thermiques de l'industrie céramique, briqueterie...
Températures et variations de masse pendant le procédés de séchage
Solutions TMI-Orion
Enregistreurs
DryBal
Logiciels
Plateforme logicielle Qlever
Connectivité
Interface filaire USB

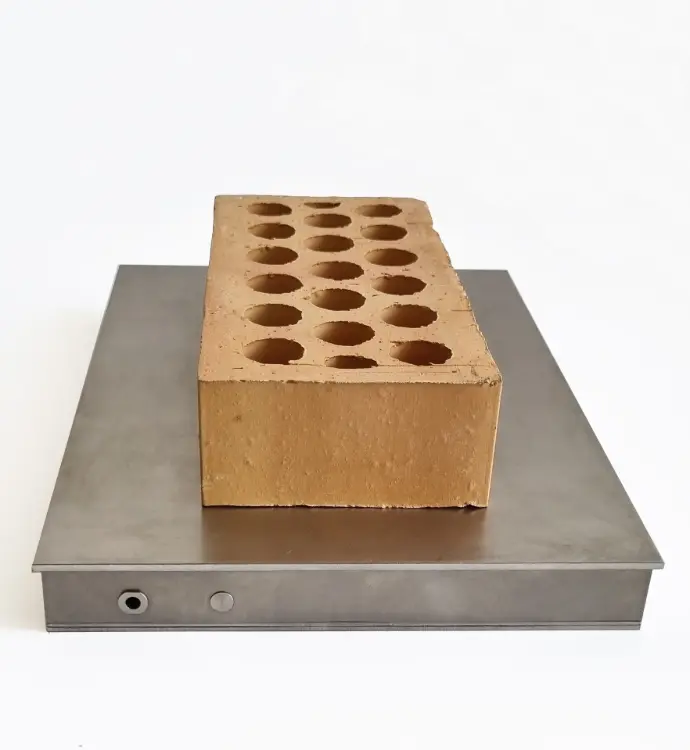

Le DryBal est un enregistreur permettant la mesure de masse et de température pendant le procédé de séchage de l'industrie céramique.
CUISSON
Après le séchage, les wagons sont dirigés vers le four tunnel pour la cuisson. Ils se déplacent dans le four par poussées successives. Pendant cette phase, le profil de température est soigneusement contrôlé.
Les données horodatées acquises doivent être corrélées avec la position exacte du wagon dans le four tunnel. Le fabricant doit alors analyser les données et appliquer des mesures correctives pendant le procédé pour atteindre et maintenir la qualité souhaitée.
Pendant la phase de cuisson, le profil de température est soigneusement contrôlé. Les données horodatées acquises doivent être corrélées avec la position exacte du wagon dans le four tunnel. Le fabricant doit alors analyser les données et appliquer des mesures correctives pendant le procédé pour atteindre et maintenir la qualité souhaitée.
Cartographie du profil thermique en divers points d'une charge pendant tout le cycle industriel
Solutions TMI-Orion
Enregistreurs
VACQ III ou VACQ III FullRadio
Logiciels
Plateforme logicielle Qlever
+ Module Qlever Céramique
Connectivité
Interface filaire USB
OU
Émetteur-récepteur radio 2.4 GHz pour une transmission
des données en temps réel
Visualisation des données sur un PC, en temps réel ou en fin de procédé, avec configuration logicielle du four et des charges.
8 ou 16 sondes thermocouples sont placées en divers points du wagon alors que l’enregistreur autonome VACQ III, protégé par un bouclier thermique, est fixé dessous.
PORTEFOLIO DES PRODUITS TMI-Orion POUR L’INDUSTRIE CÉRAMIQUE
Vous trouverez ci-dessous une sélection d’enregistreurs adaptés aux procédés de l’industrie céramique : température,
humidité relative, vitesse de l’air, rétraction, variation de masse.
CeriDry FullRadio
CeriDry, CeriDry radio, CeriDry FullRadio
Température de l’air, humidité relative de l’air et rétraction du produit.
CeriDry Split, CeriDry radio, CeriDry Split FullRadio

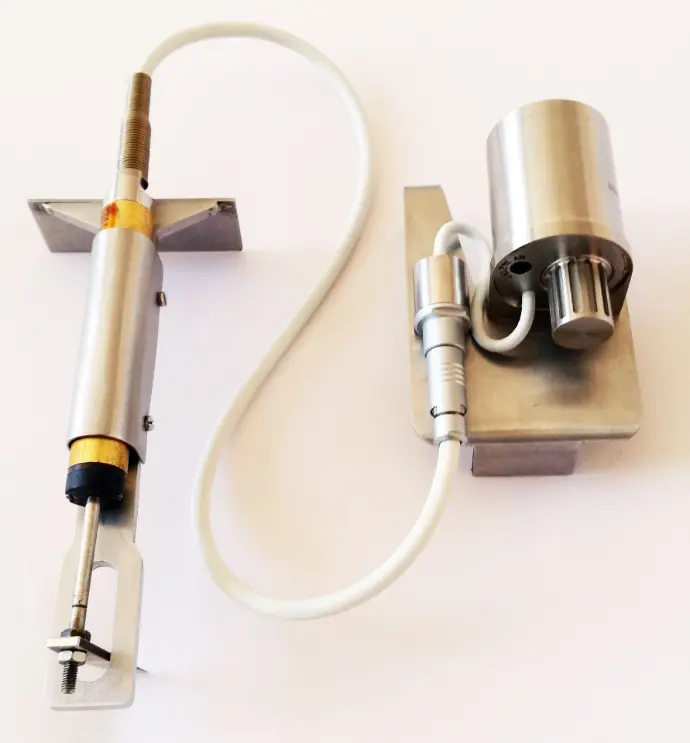

CeriDry Split
CeriDry en deux parties, température et humidité relative d’un côté, rétractomètre de l’autre, pour faciliter la circulation du flux d’air chaud.
NanoVACQ HT
NanoVACQ HT, Nano VACQ radio, NanoVACQ HT FullRadio
Température et humidité relative de l’air.
NanoVACQ Ad
Anémomètre déporté
NanoVACQ Ad-Tc
Température de l'air + anémomètre déporté.

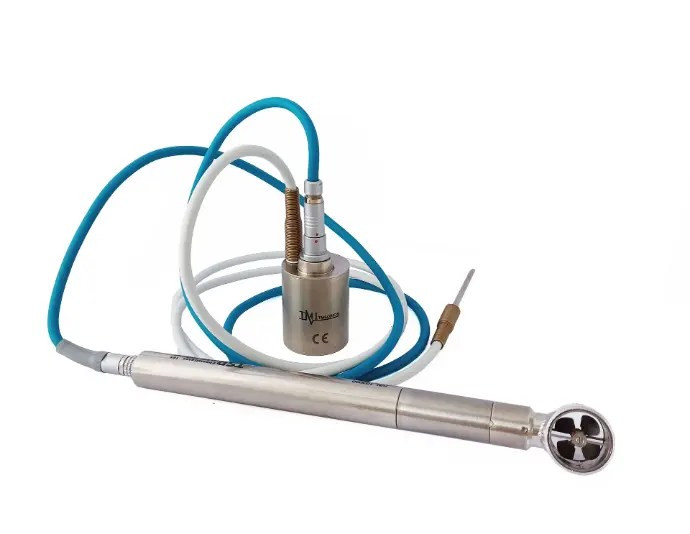

NanoVACQ Ad-Td
Température de l'air ou du produit avec sonde déportée + anémomètre déporté.
NanoVACQ Ad

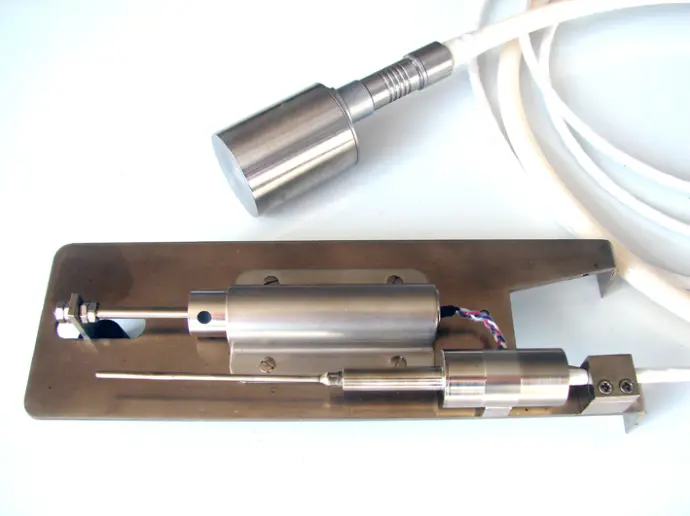

High-T-Dry
Température de l’air avec capteur déporté (Max +250°C) + rétractomètre électronique déporté placé dans un bouclier thermique à eau.

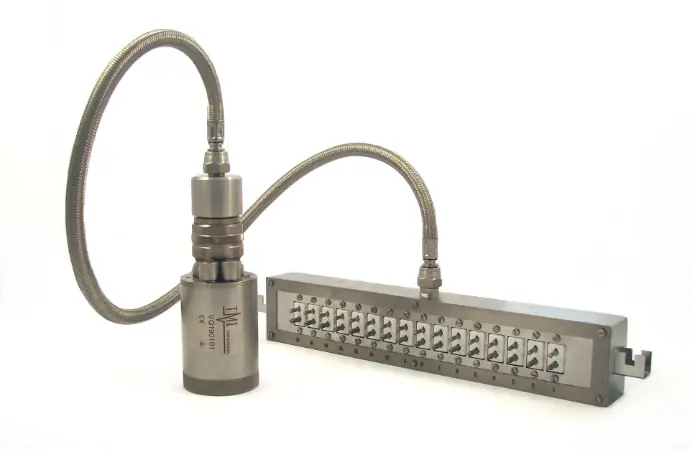

VACQ III, VACQ III radio, VACQ III FullRadio
Jusqu’à 16 connecteurs de thermocouples de type K (+1300°C maximum), placé dans un bouclier thermique à eau.
VACQ III avec boîtier de connexion
VACQ xFlat 2.8 FullRadio
VACQ xFlat, VACQ xFlat radio, VACQ xFlat FullRadio
Jusqu’à 16 connecteurs de thermocouples de type K ou T.
Accessoires
Connectivité et accessoires
- Interface de communication filaire USB (pour connexion au PC),
- Émetteur-récepteur radio 2.4 GHz connecté au PC (pour les enregistreurs radio ou FullRadio),
- Piles ou packs piles remplaçables par l’utilisateur
Services
- Étalonnage et ajustage des capteurs : recommandé annuellement,
- Service après-vente : métrologie, réparation, assistance, hotline,
- Design de solutions personnalisées (produits et logiciels).

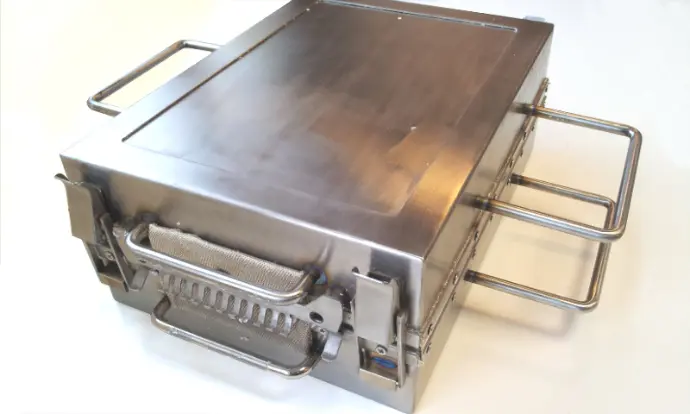

Boucliers thermiques
Pour toute application à une température supérieure à +140°C, il est nécessaire de protéger l'enregistreur par un bouclier thermique.
