Kits de pression déportée

Les kits de pression déportée existent pour NanoVACQ Pression et Température et les PicoVACQ Pression et Température.

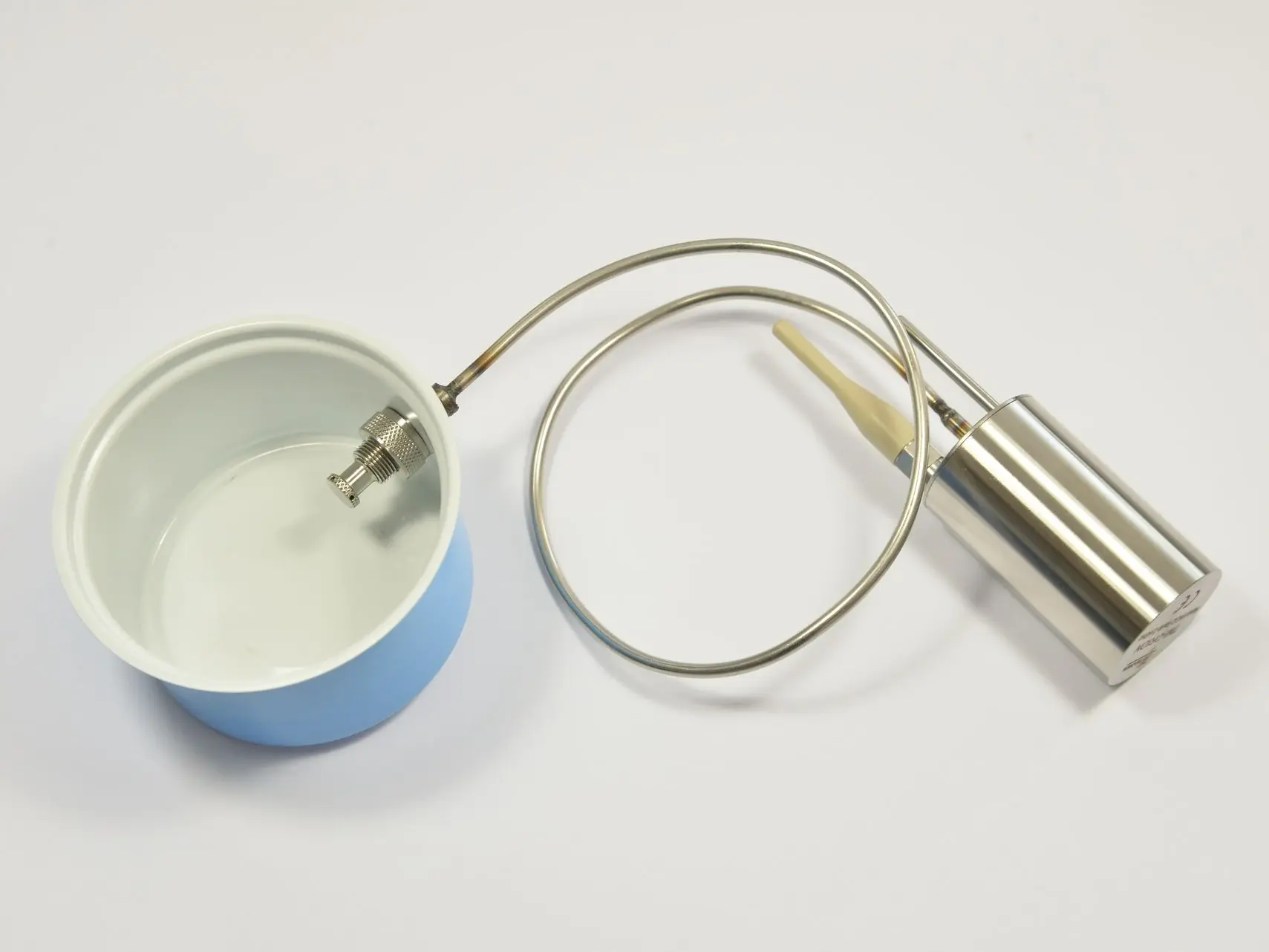

Enregistreur NanoVACQ PT à l’extérieur de la boîte métallique avec traversée de paroi


Pour NanoVACQ Pression et Température avec sonde semi-flexible, avec ou sans option FullRadio.

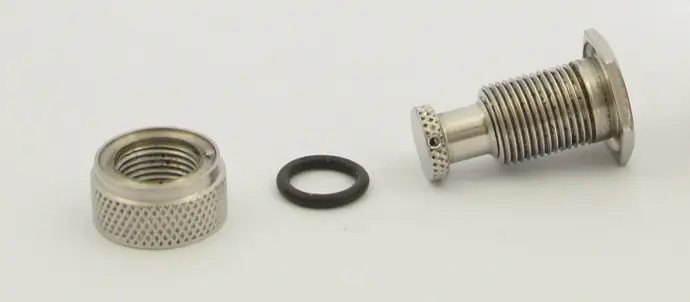

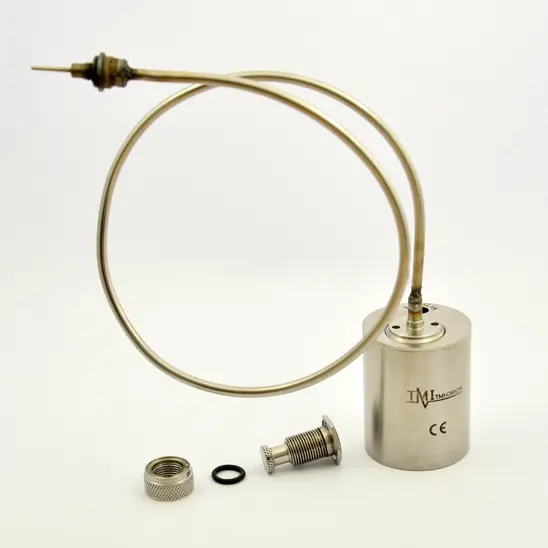

Le kit de pression déportée est composé d’un presse-étoupe pression, d’un écrou de maintien et d’un joint d’étanchéité. La sonde semi-flexible du NanoVACQ PT est équipée à son extrémité d’un tube ouvert et d’un joint d’étanchéité.

  • Percer la boîte à l’aide d’une perforatrice,

  • Introduire le presse-étoupe pression par l’extérieur de la boîte,

  • Placer le joint sur le presse-étoupe pression à l’intérieur de la boîte et visser l’écrou de maintien,

  • Introduire l’extrémité de la sonde déportée dans le presse-étoupe pression et visser.
Kit pression déportée enregistreur TMI-Orion
Kit pression déportée enregistreur TMI-Orion - traversée de paroi

Montage avec le Kit presse-étoupe pression (KIT_PRESSION_D).

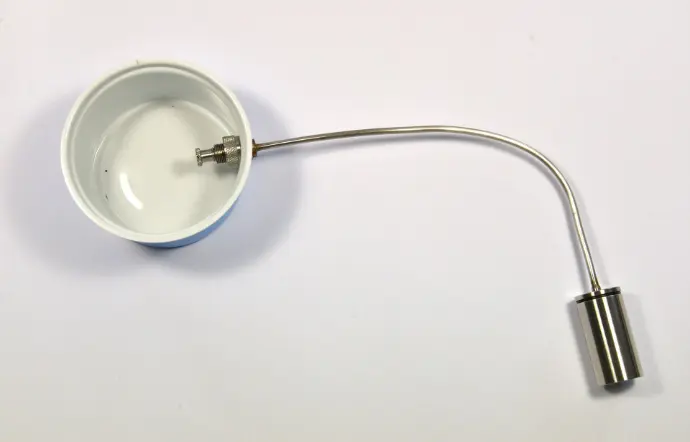

Enregistreur PicoVACQ PT à l’extérieur de la boîte métallique avec traversée de paroi


Pour PicoVACQ Pression et Température avec sonde semi-flexible.

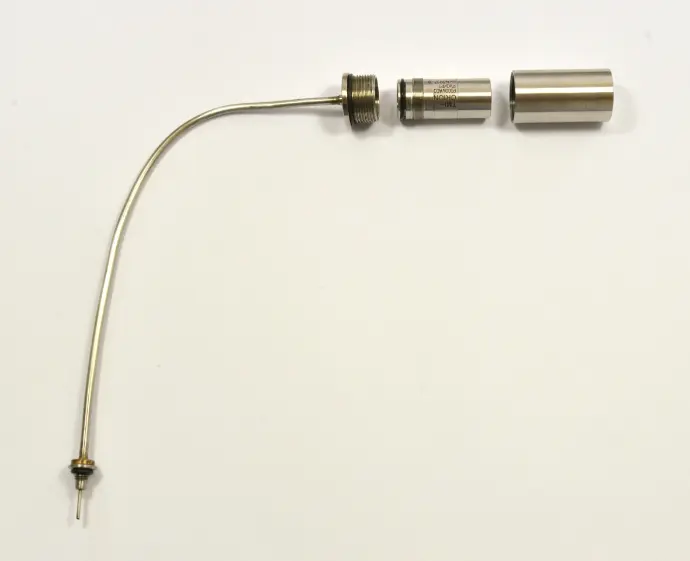

Le kit de pression déportée est composé d’un presse-étoupe pression, d’un écrou de maintien et d’un joint d’étanchéité. La sonde semi-flexible est équipée à une extrémité d’un tube ouvert et d’un joint d’étanchéité et à l’autre extrémité d’un fourreau pour PicoVACQ PT.

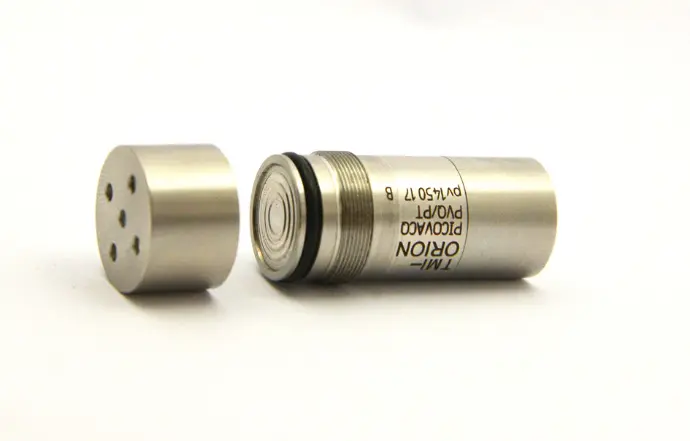

  • Dévisser pour enlever la protection Inox du capteur de pression du PicoVACQ PT, en prenant soin de ne pas toucher la membrane du capteur de pression,

  • Introduire le corps du PicoVACQ dans le fourreau de la sonde de pression déportée, et refermer le fourreau,

  • Percer la boîte à l’aide d’une perforatrice,

  • Introduire le presse-étoupe pression par l’extérieur de la boîte,

  • Placer le joint sur le presse-étoupe pression à l’intérieur de la boîte et visser l’écrou de maintien,

  • Introduire l’extrémité de la sonde déportée dans le presse-étoupe pression et visser.
Kit pression déportée enregistreur TMI-Orion - traversée paroi
Kit pression déportée enregistreur TMI-Orion - traversée paroi
Kit pression déportée enregistreur TMI-Orion - traversée paroi
Kit pression déportée enregistreur TMI-Orion - traversée paroi

Montage avec le Kit presse-étoupe pression (KIT_P_DEPORT/PVQ).
