Kits de positionnement pour conserves

Les kits de positionnement pour conserves permettent de placer et de maintenir le capteur de l'enregistreur au point froid dans le procédé. Selon les applications, l'enregistreur sera placé à l'intérieur ou à l'extérieur du contenant. Les exemples suivants représentent des dispositifs courants, cependant une personnalisation peut être étudiée sur demande.

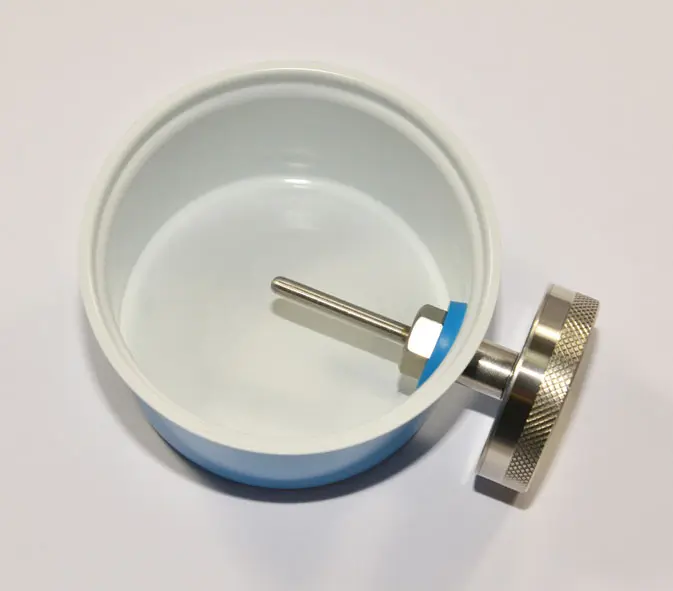

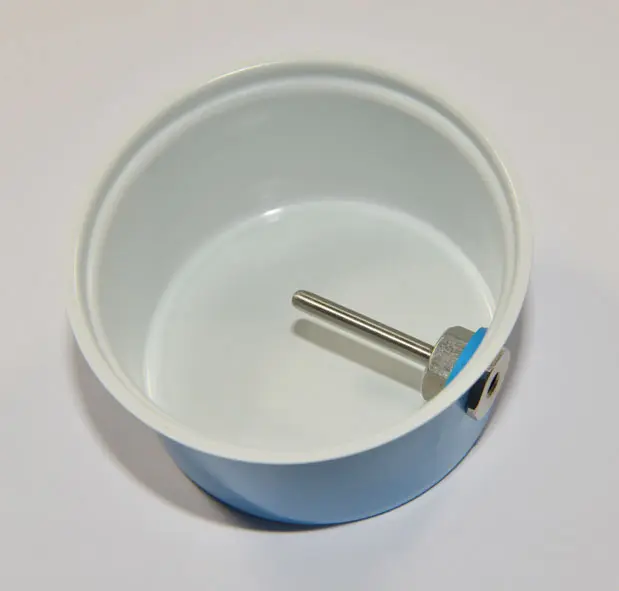

Enregistreur à l’extérieur de la boîte métallique avec traversée de paroi


  • Percer la boîte à l’aide d’une perforatrice.


  • Introduire le presse-étoupe par l’extérieur de la boîte. L’extrémité du doigt de gant doit se trouver au point froid.


  • Placer le joint sur le presse-étoupe à l’intérieur de la boîte et visser l’écrou de maintien.


  • Introduire la sonde de l’enregistreur dans le presse-étoupe, avec ou sans entretoise.

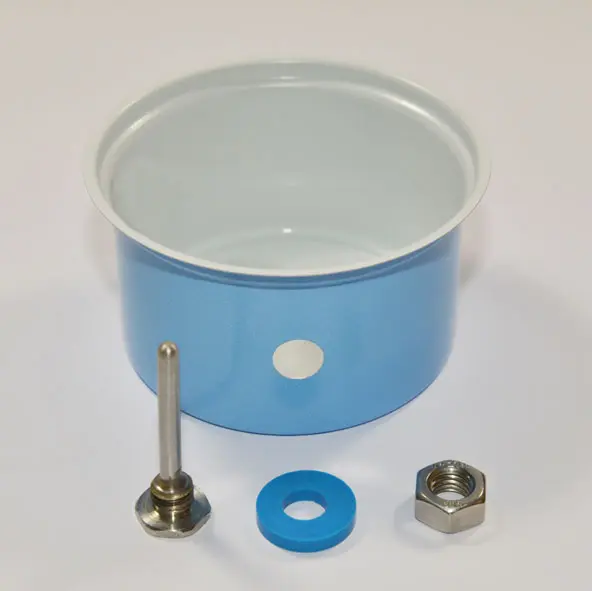

Le kit Presse-étoupe température (PROBE_PE_T) est composé d’un doigt de gant, d’un écrou de maintien et d’un joint d’étanchéité. Selon les besoins, il peut être complété d’une ou plusieurs entretoises en métal (LOT_E) ou en PEEK (ENT_PEEK).


Kit positionnement enregistreur TMI-Orion dans conserve - traversée de paroi
Kit positionnement enregistreur TMI-Orion - dans conserve - traversée de paroi
Kit positionnement enregistreur TMI-Orion - dans conserve - traversée de paroi

Montage avec le Kit presse-étoupe température (PROBE_PE_T).

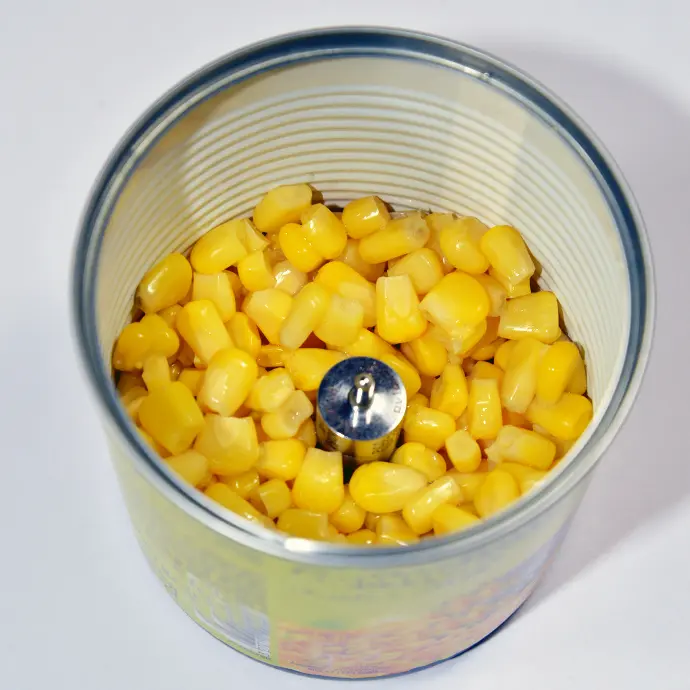

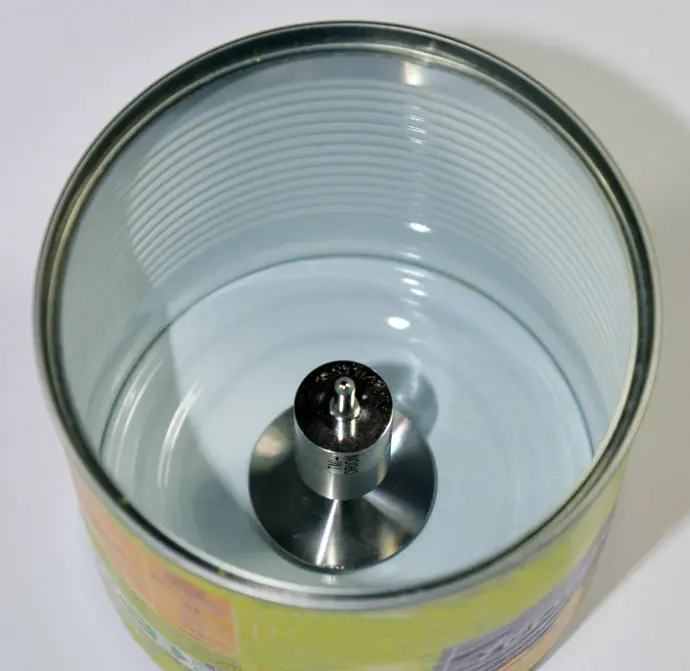

Enregistreur à l’intérieur de la boîte métallique sans traversée de paroi - maintien en hauteur


    Il s’utilise avec de l’adhésif haute-température (ADHESIF-HT) :


  • Coller le plateau au fond de la boîte avec un morceau d’adhésif haute température,


  • Visser la tige filetée sur le plateau,


  • Visser l’enregistreur sur la tige filetée. Le capteur de l’enregistreur doit se trouver au point froid.



Pour PicoVACQ avec pas de vis.

Le Kit de positionnement droit (KIT_TIN_PVQ) est composé d’un double plateau avec pas de vis et d’une tige filetée pour maintenir l’enregistreur.

Kit positionnement enregistreur TMI-Orion - traversée de paroi - adhésif
Kit positionnement enregistreur TMI-Orion - dans conserve
Kit positionnement enregistreur TMI-Orion - dans conserve

Montage avec le Kit de positionnement droit (KIT_TIN_PVQ) et de l'adhésif haute-température (ADHESIF_HT).

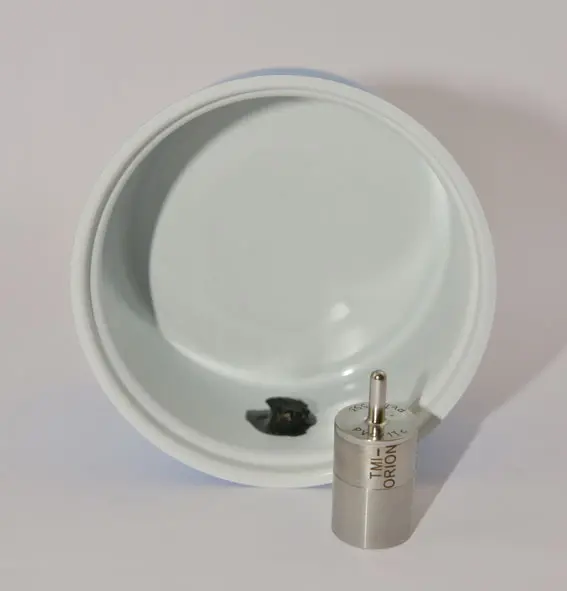

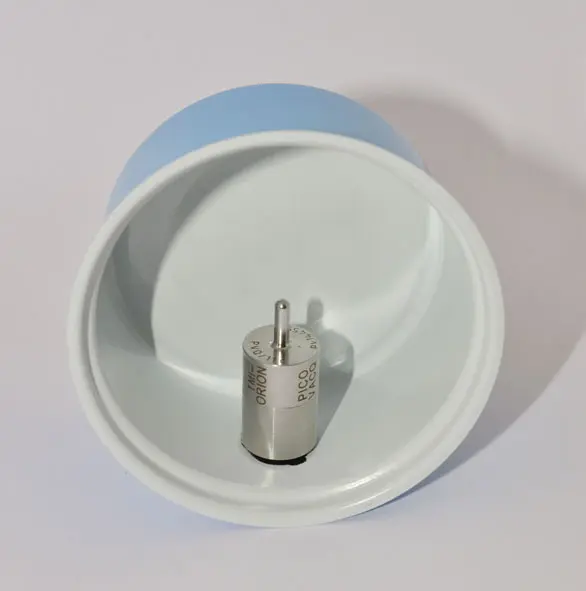

Enregistreur à l’intérieur de la boîte métallique sans traversée de paroi - maintien au niveau de la paroi.

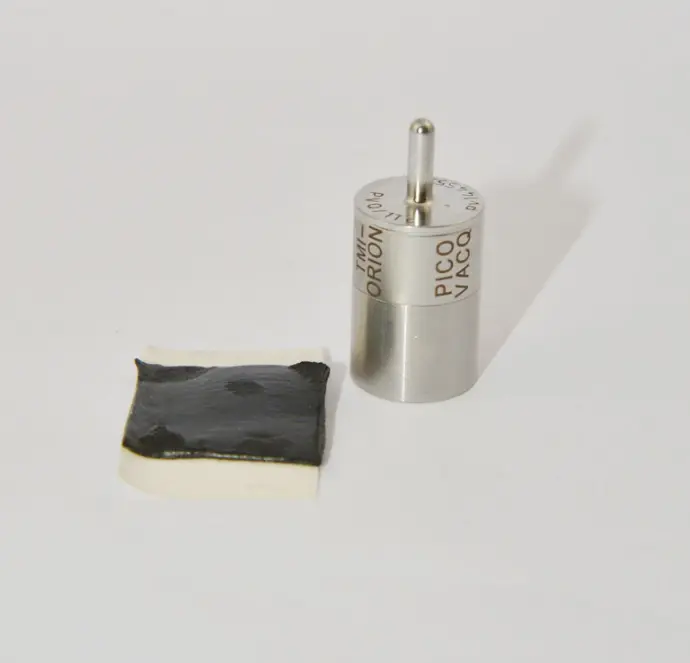

    Adhésif haute-température (ADHESIF-HT) :


  • Coller l’enregistreur à la paroi de la boîte avec un morceau d’adhésif haute température. Le capteur de l’enregistreur doit se trouver au point froid.


Pour PicoVACQ sans pas de vis.

Kit positionnement enregistreur TMI-Orion - dans conserve - collé
Kit positionnement enregistreur TMI-Orion - dans conserve - collé
Kit positionnement enregistreur TMI-Orion dans conserve - collé

Montage avec de l'adhésif haute-température (ADHESIF_HT).

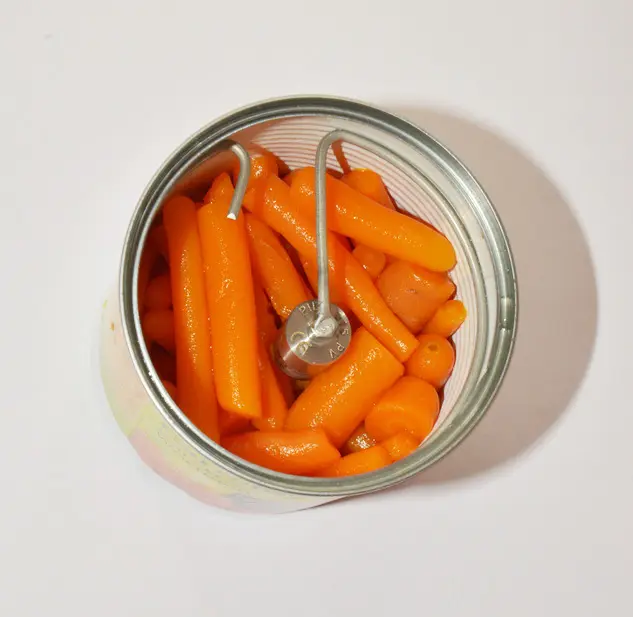

Enregistreur à l’intérieur d’une boîte métallique cannelée


  • Visser le PicoVACQ sur le pas de vis de l’anneau ressort,


  • Introduire l’anneau ressort dans la boîte en le resserrant de la main puis en le relâchant à la hauteur souhaitée,


  • Veiller à placer l’anneau ressort entre deux cannelures pour un meilleur maintien.

Pour PicoVACQ à pas de vis.

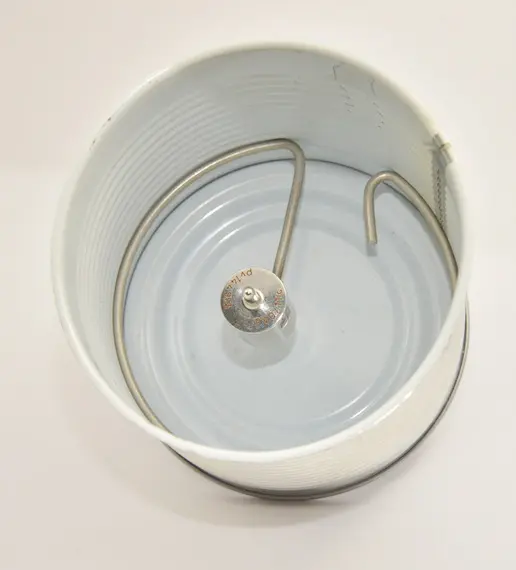

Le kit pour boîte cylindrique avec cannelures (KIT_GROOVE_PVQ) permet de maintenir l’enregistreur à une hauteur et une distance fixes dans la boîte de conserve. Il se compose d’un anneau ressort avec bras central et embout pas de vis.

Kit positionnement enregistreur TMI-Orion - dans conserve cannelée
Kit positionnement enregistreur TMI-Orion - dans conserve cannelée
Kit positionnement enregistreur TMI-Orion - dans conserve cannelée

Montage avec le Kit pour boîte cylindrique avec cannelures (KIT_GROOVE_PVQ).

Enregistreur à l’intérieur d’une boîte métallique lisse


  • Placer un joint torique autour de l’enregistreur,

  • Glisser le joint torique dans la fente du bras central du collier ressort,

  • Introduire le collier ressort dans la boîte en le resserrant de la main puis en le relâchant à la hauteur souhaitée.

Pour PicoVACQ.

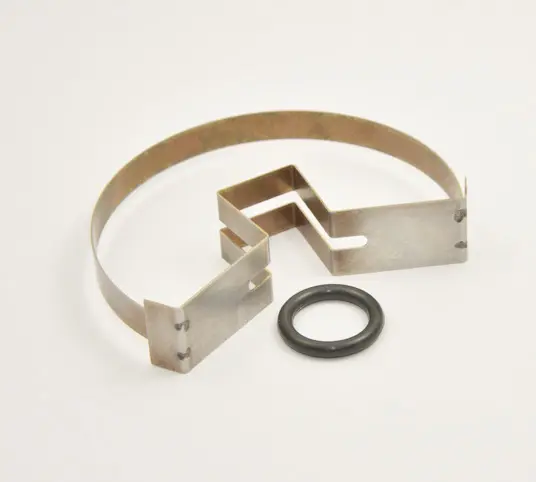

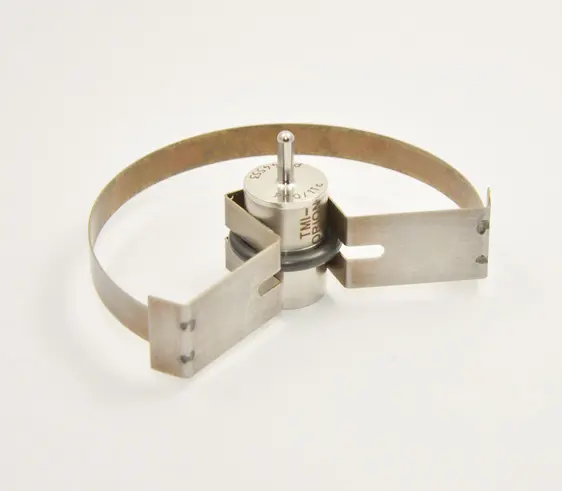

Le kit pour boîte cylindrique sans cannelure (KIT_GROOVELESS_PVQ) permet de maintenir l’enregistreur à une hauteur et une distance fixes dans la boîte de conserve. Il se compose d’un collier ressort avec bras central et embout pince.

Kit positionnement enregistreur TMI-Orion - dans conserve lisse
Kit positionnement enregistreur TMI-Orion dans conserve lisse
Kit positionnement enregistreur TMI-Orion dans conserve lisse

Montage avec le Kit pour boîte cylindrique lisse (KIT_GROOVELESS_PVQ).
